hit-airワイヤー取付

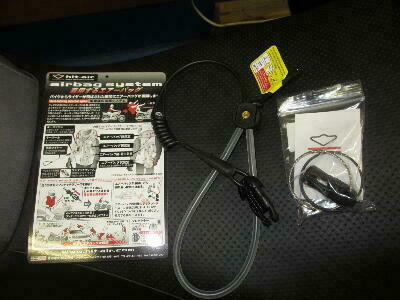

取付けするのは


真中のワイヤ!

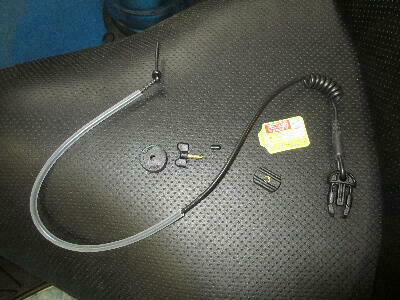

説明書通り


分解します!

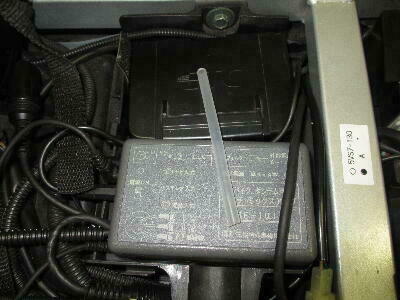

取付箇所を


決めたら、チューブを通します。   多分、ワイヤ切れ防止の為の保護と車両へのキズ防止かと・・・
取説に取付箇所は何種類か記載されていますが、ワイヤの収納とインカムのケーブルとかを考えると、FJRの場合は、ここが妥当かと・・・


余りをカット!




ワイヤ先端ををカット


購入時にワイヤの先端には「キャップ」と「結び目」があるので、説明書通りにキャップを外して、チューブへの通りが悪い、結び目はカットします!

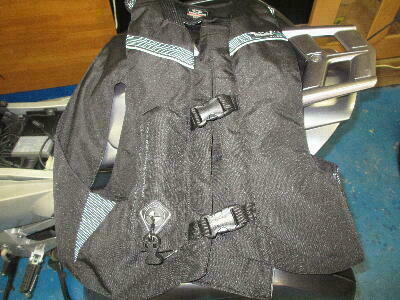

ベスト


本来は年中無休で着用するのが当然ですが、私は夏場の薄着の時のみ着用です。

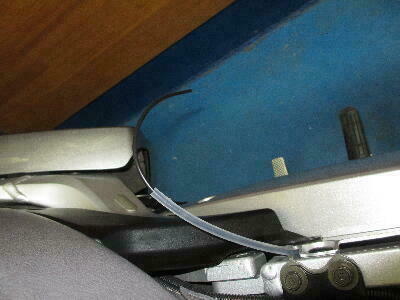

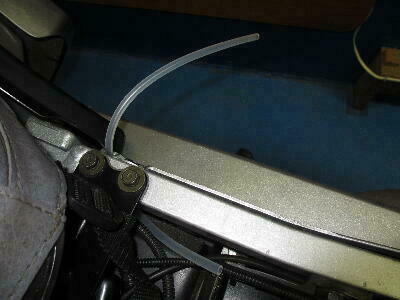

チューブに


ワイヤを通してフレームの間を通過させます!

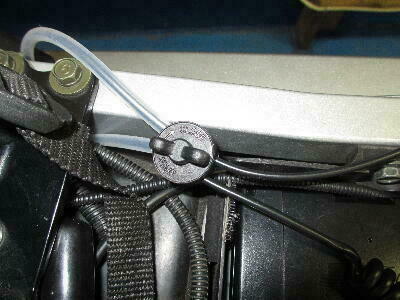

ステップの上に立って


ジャケットのハーネス取付け部分に繋げて、長さ調整します。   この時に、シートをロックさせた時に必要な撓みを計算しないと、長さが合わなくなります。

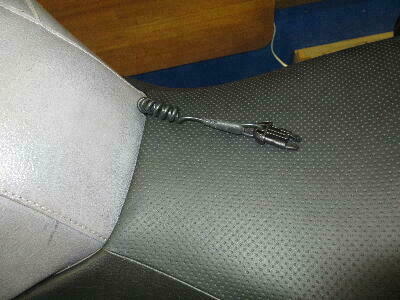

ジャケット左側に


ハーネス接続部があるので、シートの右側に

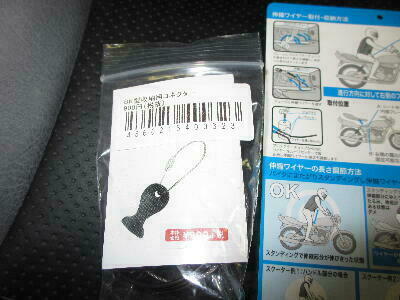

今回は使用しません


ハーネス収納時のパーツですが、今回はシート下に収納出来るので・・・
