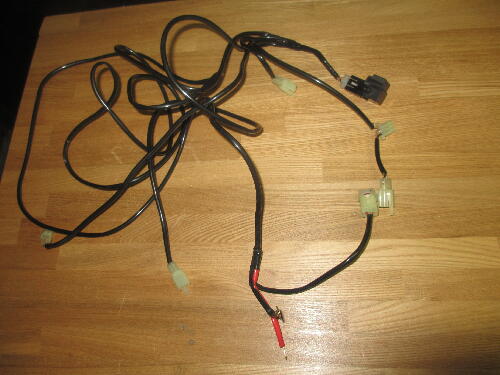

Q5K-YSK-063-U01
こちら、純正品にも拘らず、2013年モデル以降のFJRには取付不可です！
2001〜2012年モデルまではOKかと！
実際、2004年モデルには問題なく取り付け出来ます
理由はIGNの信号をウインカーリレーから分配させるカプラーの形状の問題です
多分、2013年以降モデルはウインカーリレーが「無い」のかと・・・ |
|
|
|
|
|

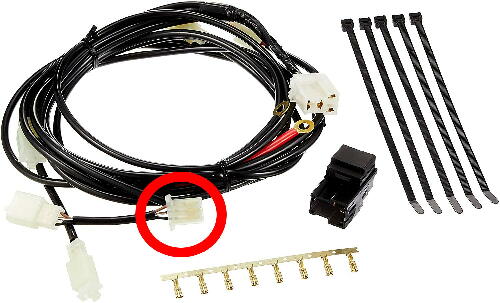

XP500(2PW) FJR、TMAXQ5K-YSK-001-U49
ので、2013年モデル以降の場合は、こちらを使うとなっています！
これ、小物入れになかにシガーシケットがあるので、その電源から分岐させて電力供給します
ですが、使用出来るのはシガーソケットの最大電力までなので、１２V×３A＝３６Wまで・・・
大したものは使えません！ |
|
|
|
|
|

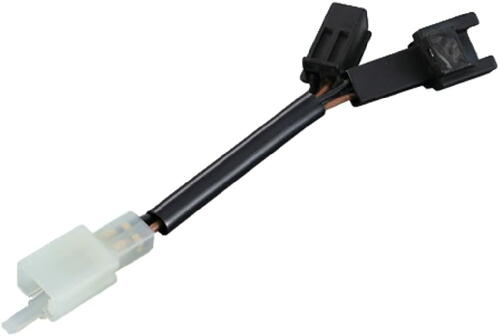

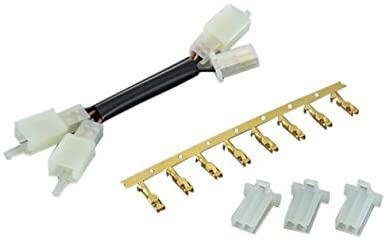

Q5K-YSK-001-U47
これを使えば、３個の電気製品を使用出来る |
|
|
|
|
|
|
|

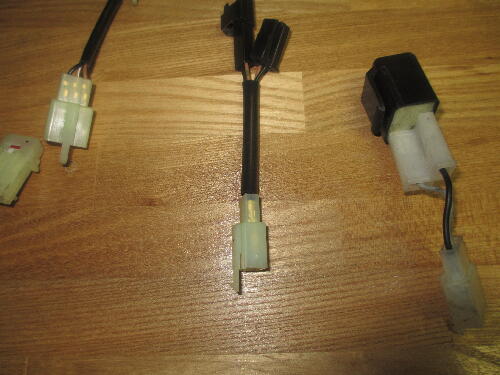

| 個々の形状を変更してくれれば、汎用性増えるのに・・・ |
|
|
|
|
|

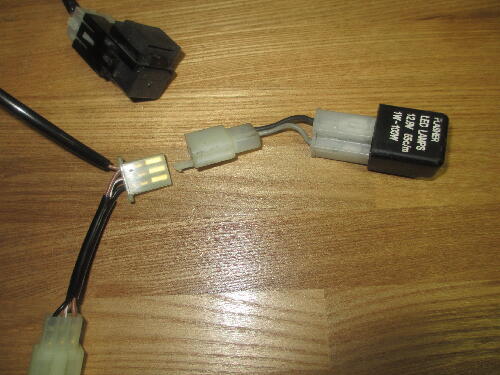

写真はLED用なので２極配線のリレーですが、純正は３極です！

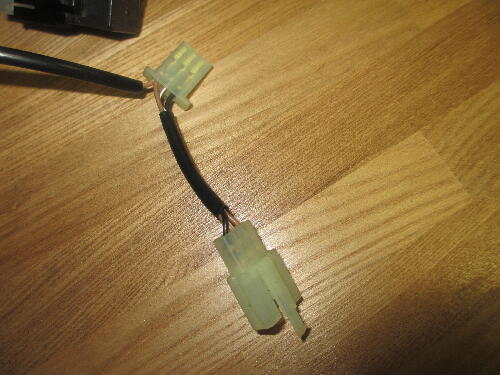

のでリレー部分に変換カプラー付いています！ |
|
|
|
|
|
|
|
＋配線１本だけを加工すれば汎用性上がります！

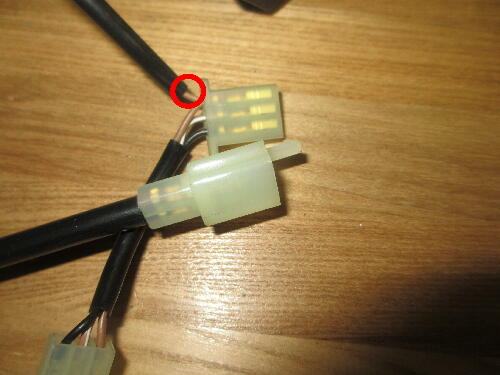

赤丸の配線１本を切って、何処かIGNの配線に接続すればOK |
|
|
