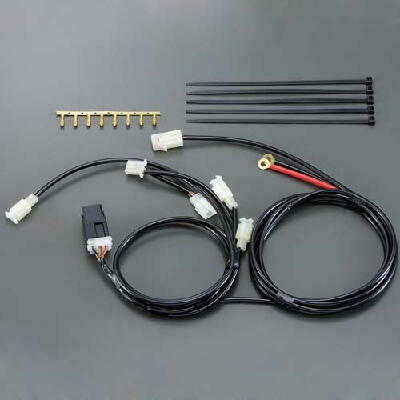

Q5K-YSK-063-U01を追加します！
今回は１２V電源とそれ以外（５Vのユピテル製品）に分けます！ |
|
|
|
|
|

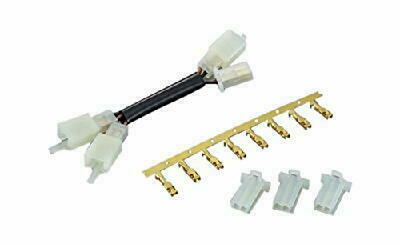

Q5K-YSK-001-U47 も追加！！
１．ユピテル・ナビ
２．ユピテル・ドラレコ前
３．ユピテル・ドラレコ後
４．ユピテル・ドラレコ（ビデオ用に将来）
５．三協特殊無線DF-1011 |
|
|
|
|
|

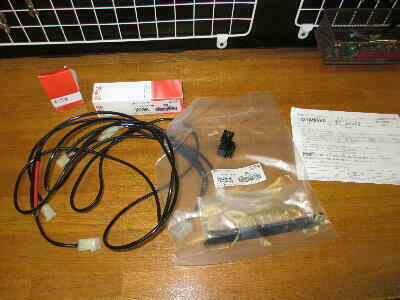

| 未開封品が来たにも拘らず、保護チューブの途中がビニールテープで巻いてあり、適当に誤魔化した部分があった・・・ |
|
|
|
|
|
車種により専用カプラーも販売されております！

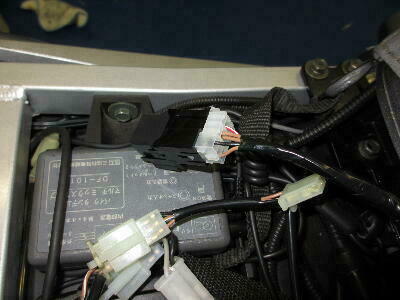

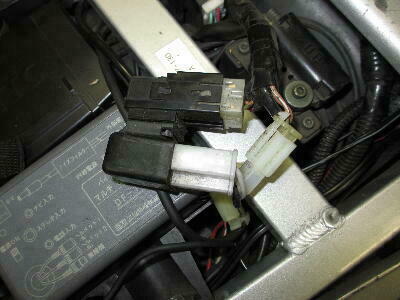

が、この年式のFJRはウィンカーリレーのカプラーに割り込ませるだけです！！

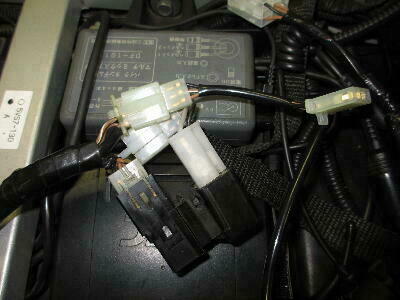

※私のウィンカーリレーは納車時に同キットの取付を依頼しているので、ここに移設されています |
|
|
|
|
|

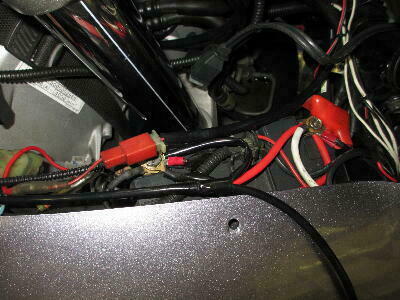

赤いカプラーが納車時に取付された同製品のイグニッションラインですが、なんでここから確保したんだろ？
考えられる理由は、納車時にエーモン製のリレーキットの取付依頼もしてあるんだよね・・・
無線用に回路を別にしてあるので、それの影響かもです・・・
バッテリーターミナルには、①PIAAフォグ、②ワイズギア電源、③エーモン電源、④バッテリー充電器 が繋がっています |
|
|
|
|
|

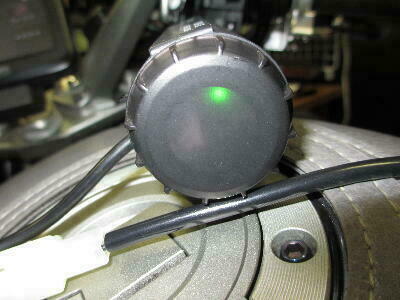

バッテリーの±ターミナルに主電源接続、イグニンション信号に入力電源接続の以上で終わり！！

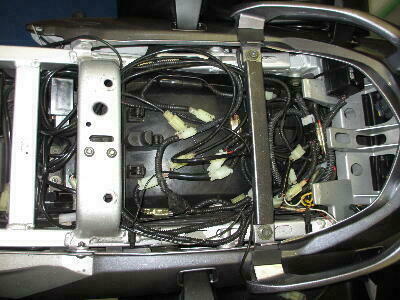

あとは、配線の見栄えの問題です！！ |
|
|
|
|
|
|
|
|
|
|
|

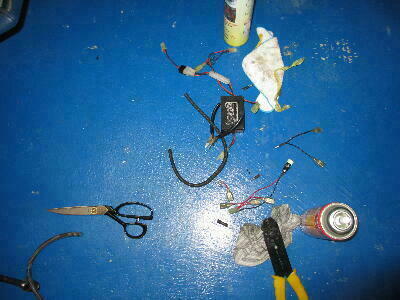

後先考えずに、見栄え重視で配線は必要な長さに綺麗に合わせて、余分な余りは発生させないでしょう！
が、素人なので、どうしても脱着、整備、やり直しを考慮して長い配線処理になってしまいます・・・ |
|
|
|
|
|
今回の目的は、用途別に電源供給先を切り替える！です。
元々、無線は別回路でしたが、その後、色々と追加したので再度変更！
①エーモンリレーにはオルターノイズ専用フィルターを追加してあるので、こちらは従来通り、無線機専用（DF-1011込み）
②旧ワイズギアリレーにはLEDとシートヒーター用（１ライン余りあり）
③新ワイズギアリレーにはユピテル製品用で、ナビ、ドラレコ前後（５V変換機用）
にしましたが、ノイズが発生するようであれば、再検討です・・・ |
|
|
|
|
