パニアケースにキーシリンダーを!!

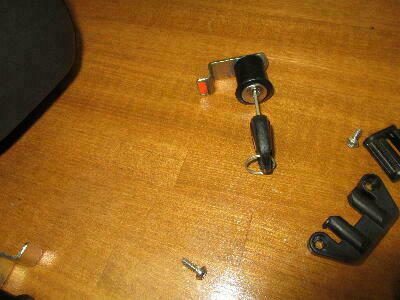

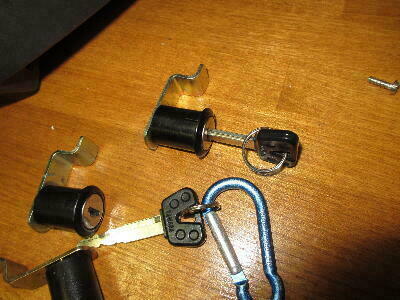

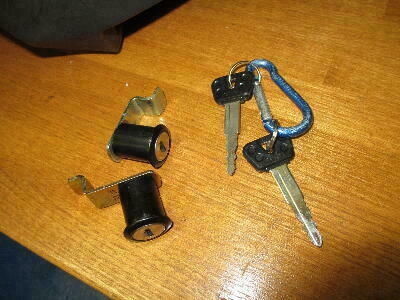

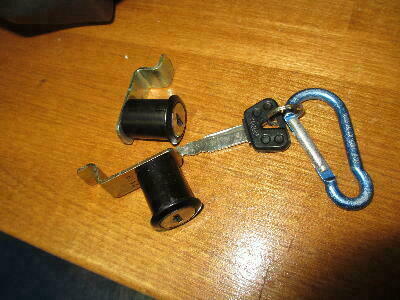

先代のキーシリンダーセット


一応、3個セットあります!


プレートには


向きがあります!


勘違い?


3個の組み合わせが今一よくわからず・・・   トップケース用も出してみた!


これはトップケースの別キー


だと思う・・・

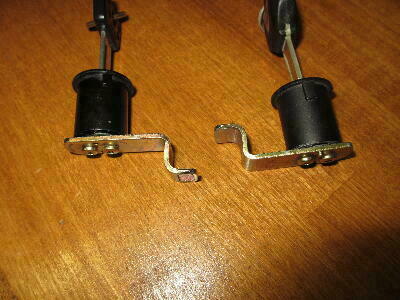

パニアケースの場合


左側(2001年キー)のプレートの取り付け方が正解!!   右側(2004年キー)はトップケースの向きだと思う・・・


向きあります!

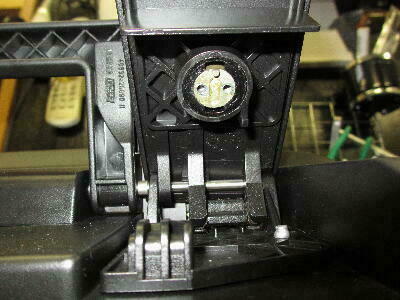

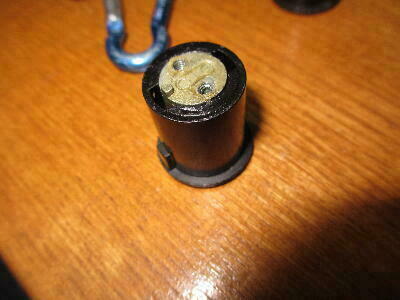

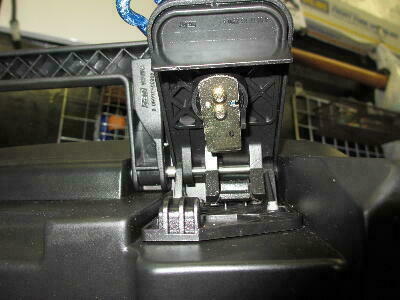

キーシリンダー裏側


この状態だと、シリンダーケースが抜けてくるので注意が必要です!

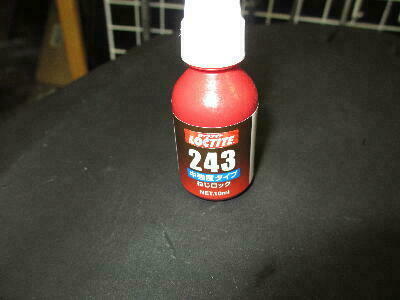

ネジロック剤


使用しないと走行中の振動でネジが緩み、シリンダーケースごと抜け落ちる場合があります!!   ネジは定期的に点検してください!!

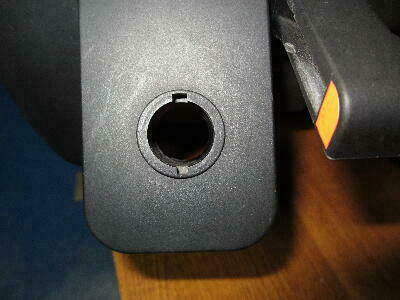

シリンダーケース挿入


位置は決まっています!


この向きが正解


なのでネジを閉めます!

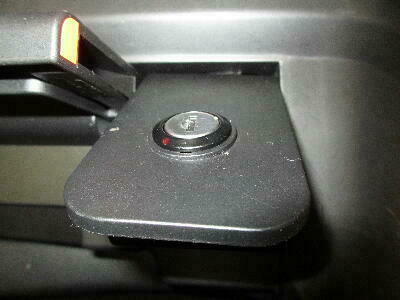

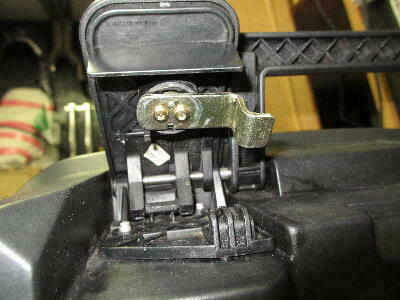

解除の向き


プレートにも固定位置が決まっています!   上向きの蓋向きが開の状態になります!

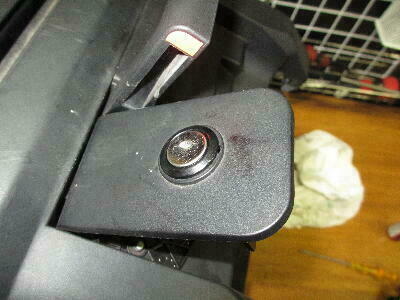

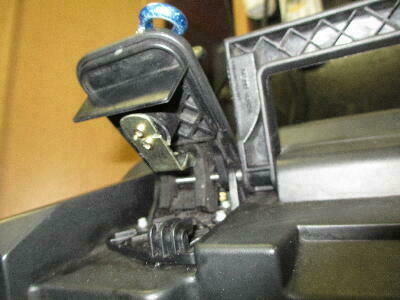

ロックの向き


キーが進行方向に対して直角向きになります

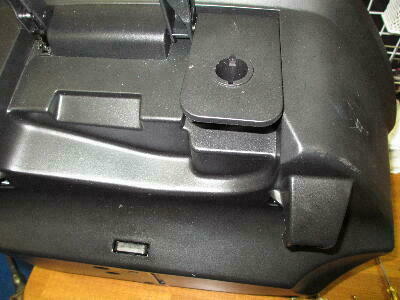

反対側も




位置違い


溝の幅が違うので入りません


180°回頭

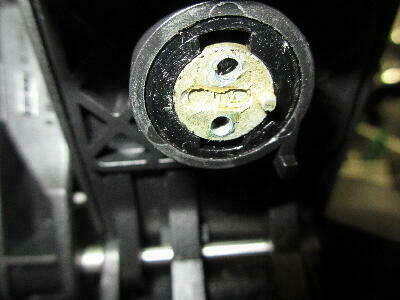

シリンダーケースと


シリンダーの向き   左右のネジ穴に対して、上にピン

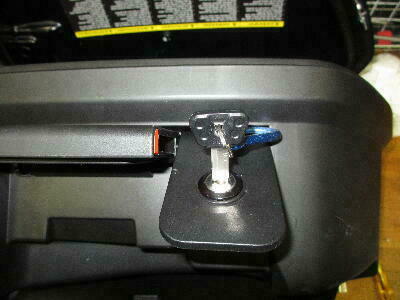

キーが進行方向に並行で


ロック解除

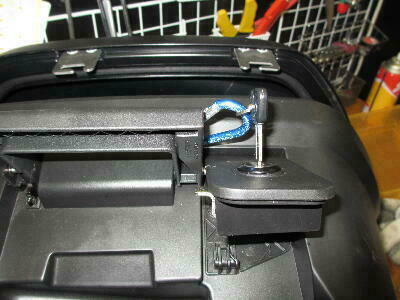

シリンダーを回して確認




溝の位置と


プレートの方向


進行方向に対して直角で

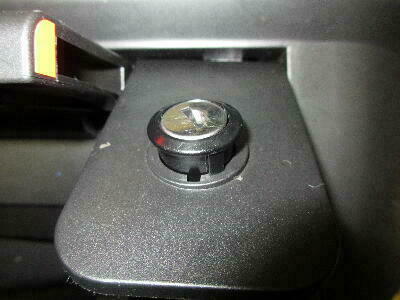

ロック状態!!

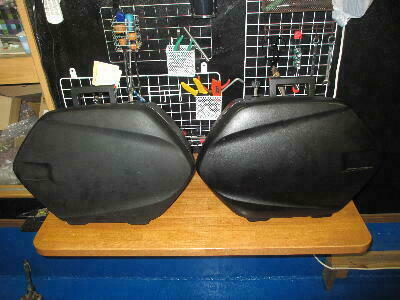

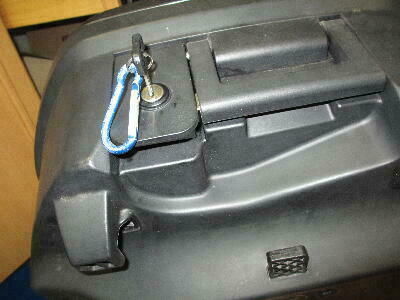

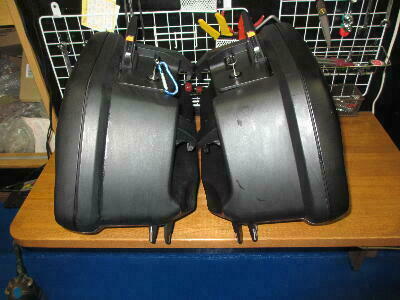

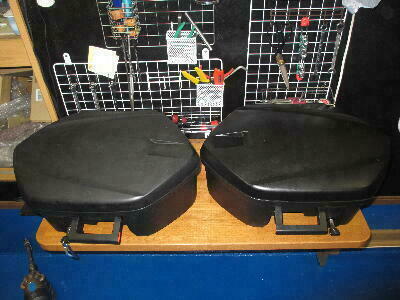

完成

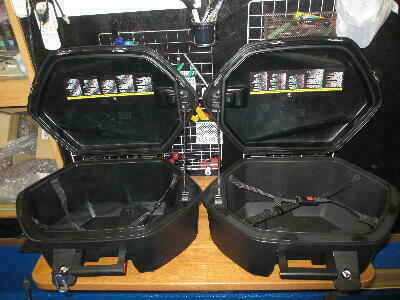

問題なく閉まります

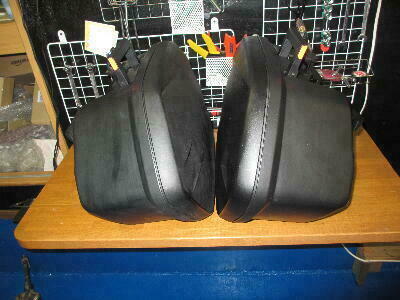

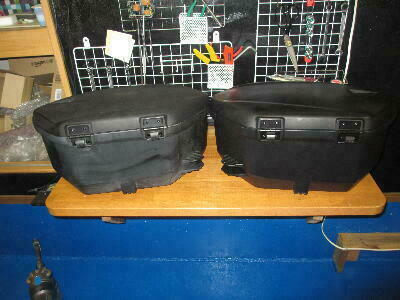

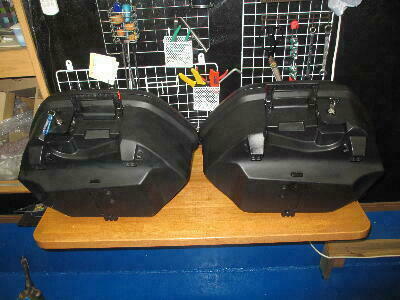

左側がプレクサス仕上げ、右側がタイヤワックス仕上げ!










もう少し綺麗にするか・・・








これにて終了〜
