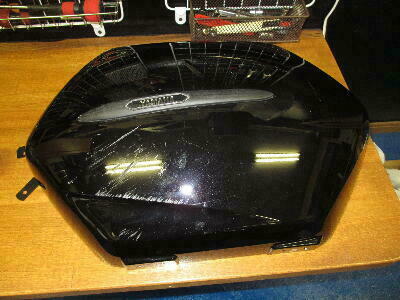

パニアケースの蝶番作成できるか？

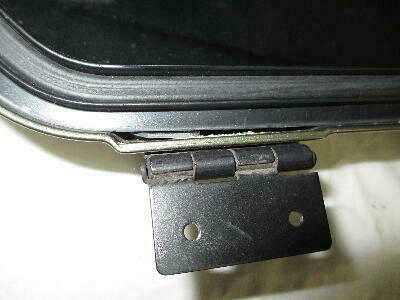

蝶番外して


同じものを探しに！

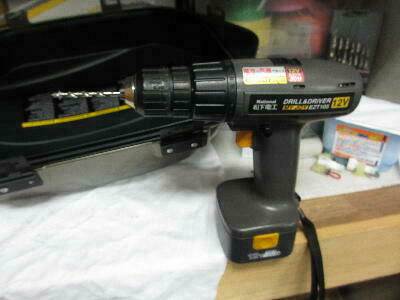

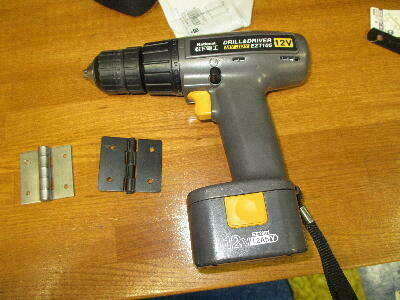

充電ドリルで充分

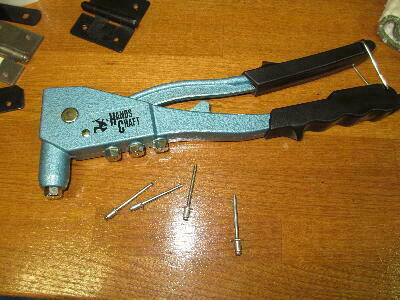

リベットなので電動ドリルでなくても作業可能！

本当の理由は

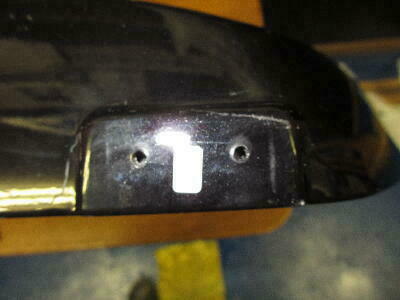

プレートがずれていた・・・

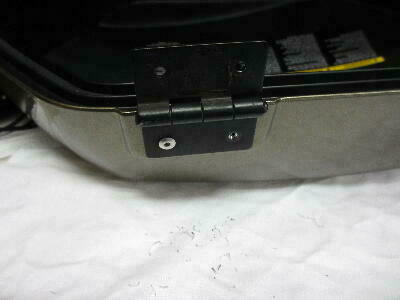

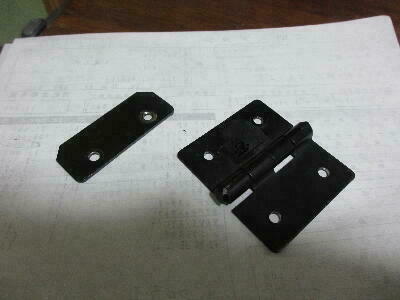

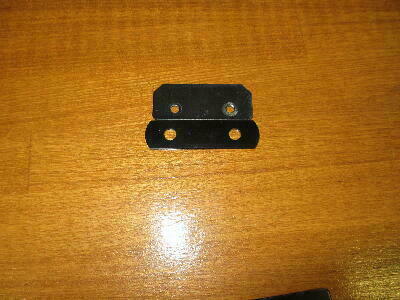

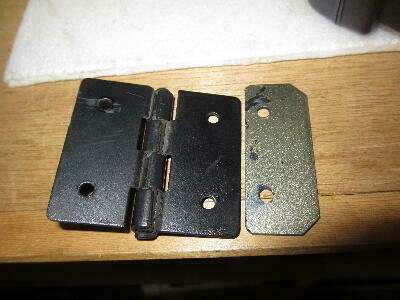

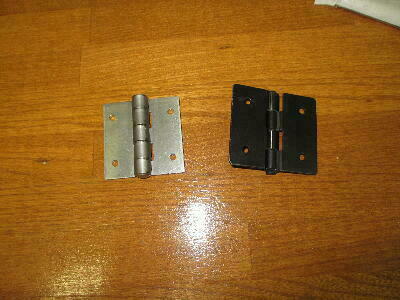

蝶番とプレート


部品で入手できないし、汎用品ではないので、どこまで近い物を探す事が出来るのか？

やり直し

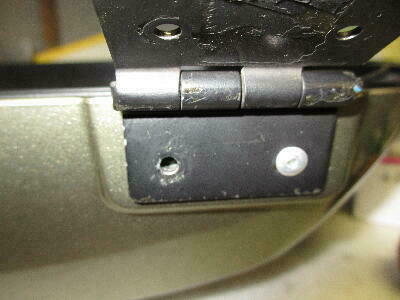

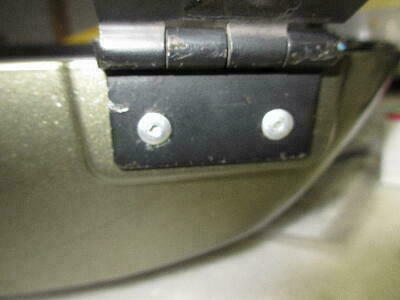

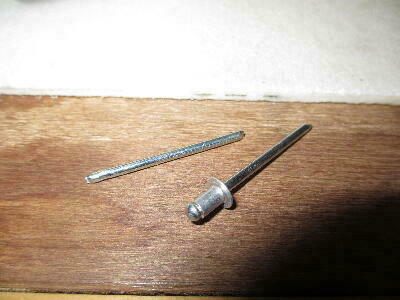

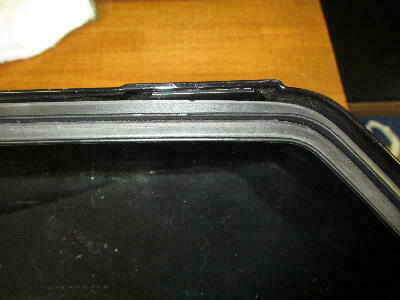

リベットが浮いていた・・・

完了！






寸法


厚みは両方共に、１．６ｍｍ
プレート幅：５４ｍｍ、高さ２２ｍｍ　　穴の位置：横は端から１２ｍｍ、下から６ｍｍが穴の中心

蝶番幅：５０ｍｍ、高さ５６ｍｍ　　　穴の位置：横は端から１０ｍｍ、下から１０ｍｍが穴の中心

ま、素人測定なので、作業する人は（いないと思いますけれど）自分自身で測定してくださいね！

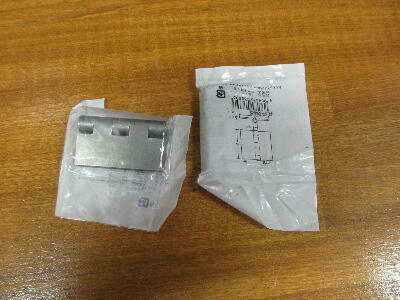

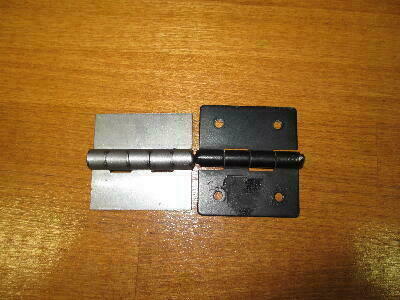

溶接用蝶番


厚み以外は大体同じ寸法だけれど、穴は開いていない・・・
厚みが同じで、サイズが大きく、穴の位置が違うのであれば、汎用品の黒色も有ったのですが、
穴は開け直せば良しとしても、カットするのにね・・・
以前の職場なら、昼休みにちょっと作業させてって言えば、簡単に出来るのですが・・・

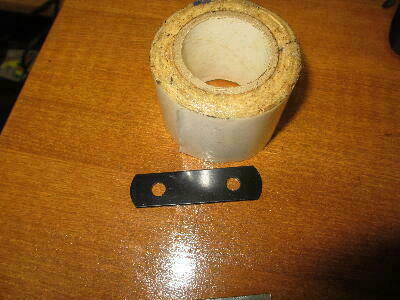

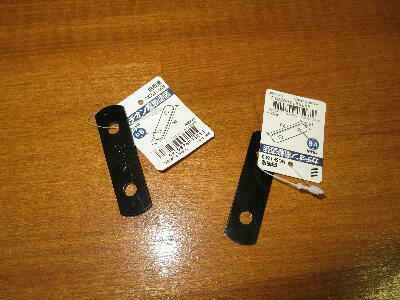

プレート代わり


穴は大きいですが、幅も少しはみ出しますが、厚みは同じで、幅は影響しないサイズです！
穴の位置はずれていますが、穴が大きいので、無加工で取付出来ます。

長さが短い


ですが、穴の位置は充分にカバーしています。

こんな感じ



穴あけ


位置合わせして４ヶ所穴あけ

下穴開けて


位置確認して、メインの穴あけして、最後に大きさ合わせの穴あけ！

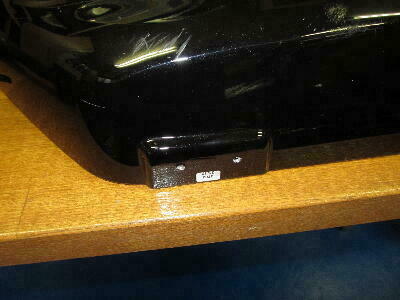

こちらに取付します



この中にプレート入れます



動かない様に


実際プレートは両面テープで留められています！

隙間に


プレート入れて

穴合わせして



リベット固定



付いた！

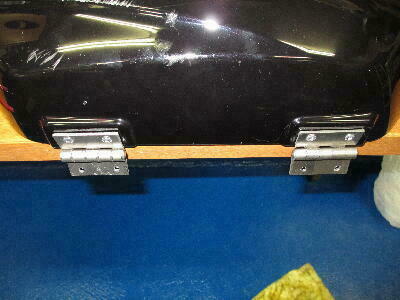

完成！


ま、こんなことする人は居ないでしょう・・・
取敢えず、出番はないのでガレージの壁掛けに！
