アトラス・ナビゲーション取付

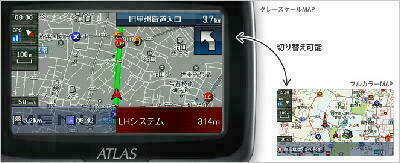

取付けたのはこれ！

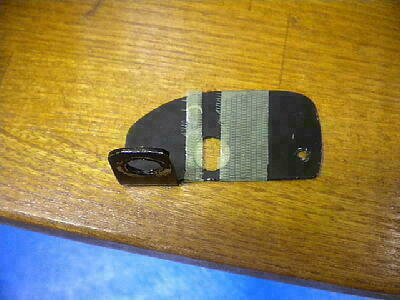

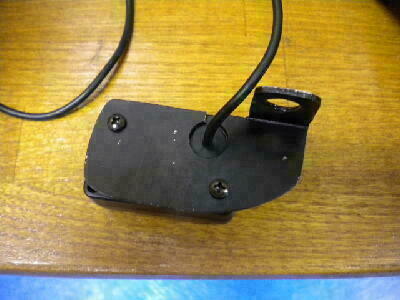

リモコンステー加工
ズーモ６６０のを流用する場合は、そのままだと取付出来ません！
※購入直後ステーの販売がなかった為（現在は各メーカーから販売
されています）

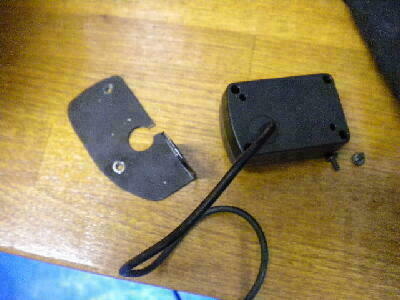

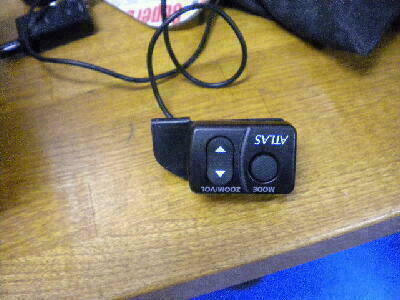

配線貫通分だけカット
ニッパでカット
固定はネジ２本だけ
取付場所は
クラッチ側のミラーねじ！

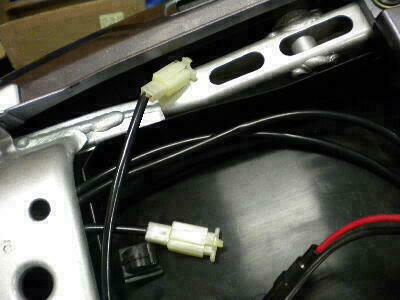

電源確保

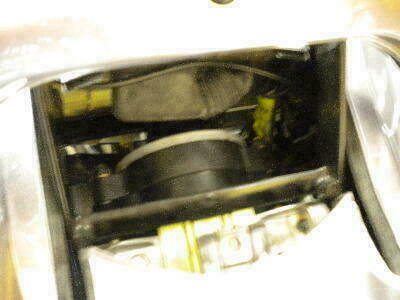

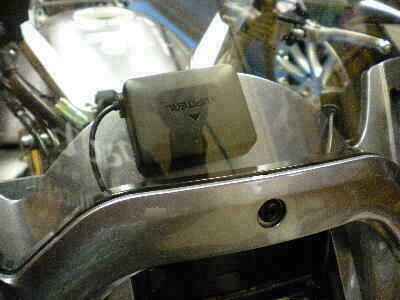

レーダー受信器取付

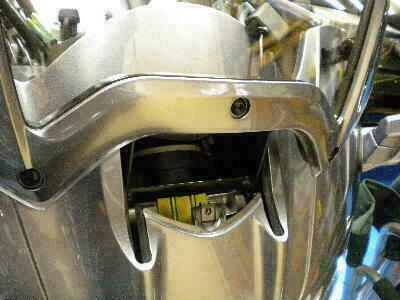

配線通し
本来は水平に取付
って説明書に記載されています！
※スクリーンと角度に影響がある場合は取付箇所を移動させます（２
０１５年１２月まで問題なし）

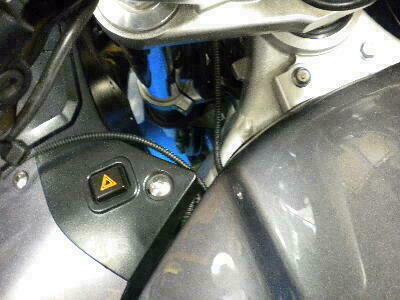

スクリーン可動部に
配線が干渉しないことを確認

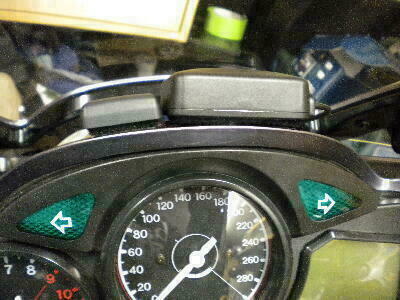

ＥＴＣアンテナ

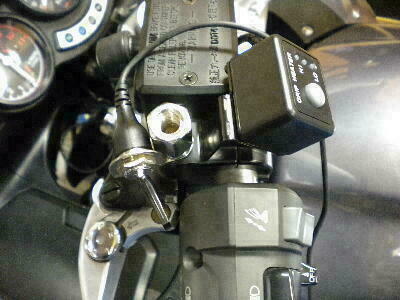

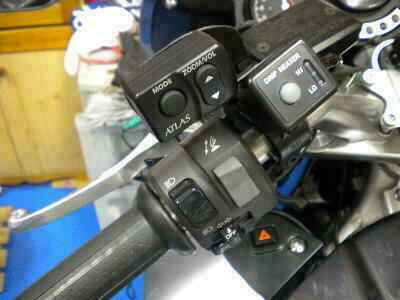

リモコン固定

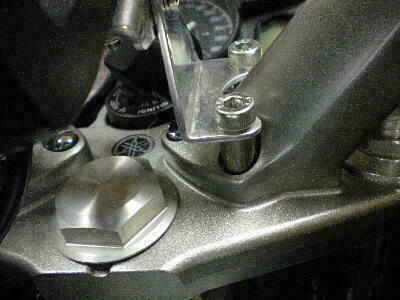

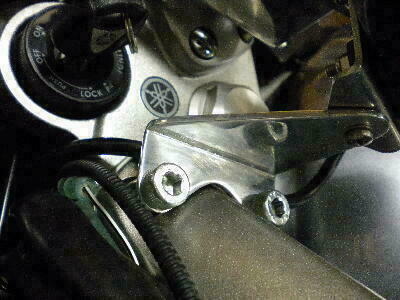

ナビステー
配線通し

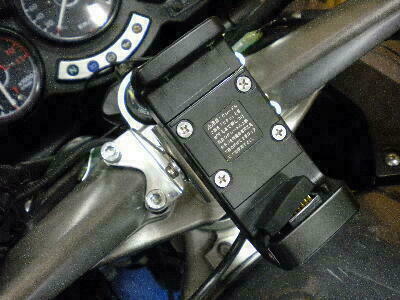

グレードル取付
ステーはオリジナル

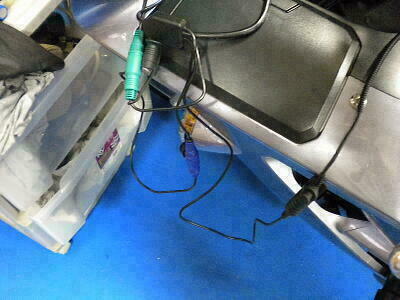

配線接続
リモコン・レーダー・音声（赤色がメイン電源用）
配線保護

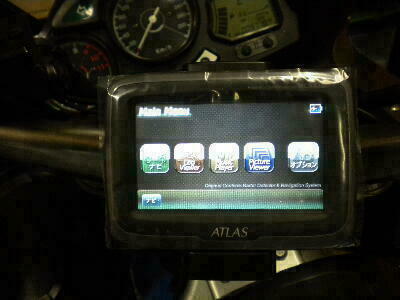

通電確認
